Serbatoi in acciaio inossidabile: guida alla fabbricazione di serbatoi piccoli, a pressione e per l'acqua

Piccoli serbatoi in acciaio inossidabile: dove le dimensioni compatte incontrano le prestazioni di livello industriale

I piccoli serbatoi in acciaio inossidabile non sono semplicemente versioni ridotte di grandi recipienti industriali: sono soluzioni di contenimento progettate con precisione costruite per gestire fluidi impegnativi in ambienti con spazi limitati. Le capacità tipiche vanno da 1 litro a diverse centinaia di litri e la caratteristica distintiva è che il serbatoio deve comunque offrire la stessa resistenza alla corrosione, pulizia e affidabilità meccanica delle sue controparti a grandezza naturale.

La lega più ampiamente specificata per i serbatoi compatti è Acciaio inossidabile 304 , che offre un'eccellente resistenza all'acqua, agli acidi deboli e alla maggior parte dei composti organici a un prezzo conveniente. Le applicazioni che richiedono l'esposizione a cloruri, acqua di mare o detergenti aggressivi vengono aggiornate a Acciaio inossidabile 316L , dove l'aggiunta di molibdeno chiude il divario contro la vaiolatura e la corrosione interstiziale. Nelle applicazioni farmaceutiche e alimentari ad altissima purezza, le superfici interne elettrolucidate con una rugosità media (Ra) inferiore a 0,4 µm sono standard, eliminando i punti di raccolta microbica senza fare affidamento su rivestimenti chimici.

Al di là della qualità del materiale, lo spessore delle pareti rispetto al volume del serbatoio è una variabile di progettazione critica per i serbatoi di piccole dimensioni. Poiché il rapporto superficie-volume aumenta al diminuire del diametro del serbatoio, i piccoli serbatoi a pareti sottili in realtà subiscono uno stress circolare proporzionalmente più elevato sotto pressione interna rispetto ai serbatoi di grandi dimensioni con la stessa pressione nominale. I produttori rispettabili tengono conto di ciò mantenendo gli spessori minimi delle pareti coerenti con i codici di progettazione ASME o PED anche quando la pressione operativa del cliente sembra bassa.

Serbatoio a pressione in acciaio inossidabile: standard di progettazione, valutazioni e cosa devono verificare gli acquirenti

Un serbatoio a pressione in acciaio inossidabile immagazzina o tratta fluidi (gas, liquidi o mezzi in fase mista) a pressioni superiori a quella atmosferica. La pressione nominale di esercizio, espressa in bar o PSI, è la specifica più importante e deve essere verificata rispetto al codice del recipiente a pressione applicabile prima che qualsiasi serbatoio venga messo in servizio.

Codici di progettazione chiave e marchi di certificazione

I due codici dominanti che regolano la fabbricazione dei recipienti a pressione in acciaio inossidabile sono:

• ASME BPVC Sezione VIII Divisione 1 — lo standard principale degli Stati Uniti per recipienti a pressione fino a 3.000 PSI, che richiede l'ispezione di terzi e il timbro ASME "U" per le applicazioni regolamentate.
• PED 2014/68/UE — la Direttiva europea sulle attrezzature a pressione, che impone la valutazione della conformità e la marcatura CE per i recipienti con un prodotto PS × V al di sopra delle soglie definite.
• GB150 — Lo standard nazionale cinese per i recipienti a pressione, ampiamente utilizzato per i serbatoi prodotti a livello nazionale.

Per i piccoli serbatoi a pressione utilizzati in laboratori, impianti pilota o sistemi montati su skid, gli acquirenti spesso incontrano serbatoi non codificati: recipienti fabbricati secondo lo standard di progettazione interno del produttore anziché un codice riconosciuto. Questi sono accettabili in molte giurisdizioni per servizi a bassa pressione o non regolamentati, ma richiedono una valutazione ingegneristica formale prima dell'uso in un impianto certificato o in un'area pericolosa.

Valutazione della pressione rispetto alla pressione di progetto rispetto alla pressione di prova

Su ogni scheda tecnica dei serbatoi a pressione compaiono tre numeri e confonderli è una fonte comune di errori di approvvigionamento:

La scelta di un serbatoio a pressione in acciaio inossidabile valutato esattamente alla pressione operativa massima prevista non lascia alcun margine di sicurezza per picchi di pressione, espansione termica o futuri cambiamenti di processo. Un approccio conservativo specifica un serbatoio con almeno una MAWP 25-30% sopra la normale pressione di esercizio, preservando anche il tempo di risposta della valvola e del dispositivo di sicurezza.

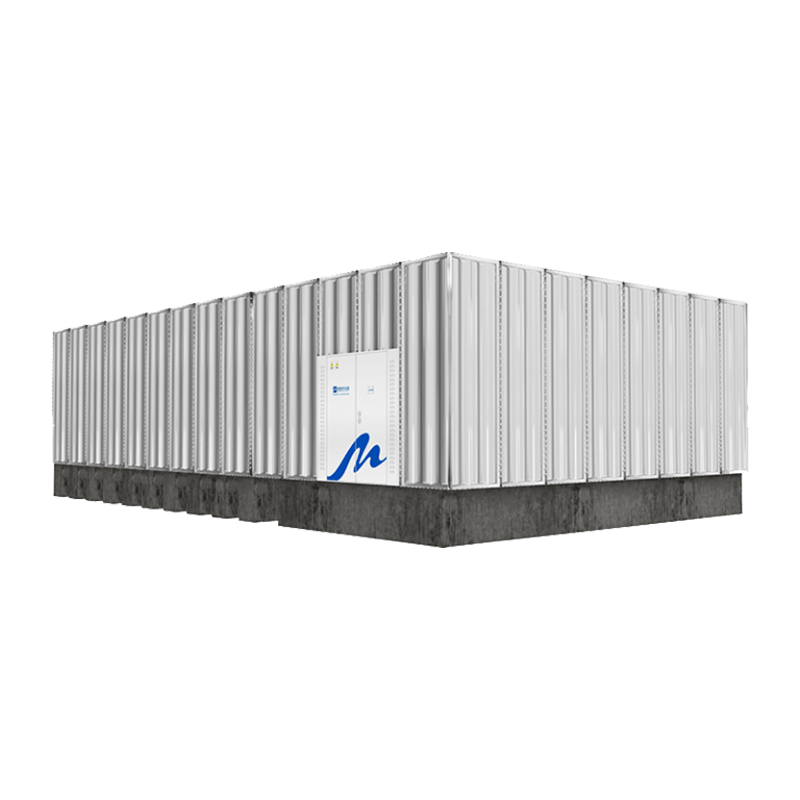

Serbatoio dell'acqua in acciaio inossidabile Fabbricazione: processo, tolleranze e punti di controllo della qualità

La fabbricazione di serbatoi per l'acqua in acciaio inossidabile copre un ampio spettro: dai semplici serbatoi di stoccaggio a pressione atmosferica per l'acqua potabile ai complessi serbatoi rivestiti per sistemi di riscaldamento dell'acqua calda e serbatoi di accumulo per acqua refrigerata nelle applicazioni HVAC. Il processo di fabbricazione, sebbene esteriormente simile tra le applicazioni, diverge significativamente nei requisiti di qualità della saldatura, nel trattamento superficiale e nel protocollo di test a seconda delle condizioni di servizio.

Sequenza di fabbricazione del nucleo

1. Ricevimento e ispezione del materiale — I certificati di prova del mulino (MTC) vengono verificati rispetto alle specifiche dell'ordine, confermando il grado della lega, il numero di calore e le proprietà meccaniche.
2. Laminazione della piastra e formatura del guscio — La piastra in acciaio inossidabile è profilata a rullo al diametro specificato. La tolleranza di ovalità per i recipienti a pressione è in genere ±0,5% del diametro nominale secondo il codice ASME.
3. Saldatura — GTAW (TIG) è il processo preferito per le passate di radice e i serbatoi per uso alimentare/farmaceutico grazie al basso numero di spruzzi e all'elevata purezza della saldatura. GMAW (MIG) viene utilizzato per saldature strutturali a deposizione più elevata su serbatoi atmosferici. Tutti i saldatori devono possedere le qualifiche attuali secondo il codice applicabile (ad esempio, ASME Sezione IX).
4. Trattamento post-saldatura — I cordoni di saldatura sui serbatoi in acciaio inox vengono passivati o decapati per ripristinare lo strato passivo di ossido di cromo distrutto dal calore. La passivazione con acido citrico è sempre più preferita rispetto all'acido nitrico per motivi di sicurezza ambientale e di manipolazione.
5. Installazione di ugelli e raccordi — Le connessioni flangiate e filettate, i passi d'uomo, le porte di drenaggio e le connessioni degli strumenti sono saldati e ispezionati per verificare la continuità della saldatura e i percorsi delle perdite.
6. Test di pressione e NDE — I test idrostatici o pneumatici confermano l'integrità strutturale. I metodi di esame non distruttivo (NDE) come la radiografia (RT), i test a ultrasuoni (UT) o l'ispezione con liquidi penetranti (PT) vengono applicati ai cordoni di saldatura in base ai requisiti della normativa.

Requisiti di fabbricazione di acqua potabile e servizi sanitari

I serbatoi di stoccaggio dell'acqua destinati al contatto con l'acqua potabile comportano ulteriori obblighi di conformità oltre all'integrità strutturale. Negli Stati Uniti, i serbatoi devono generalmente essere conformi allo standard NSF/ANSI 61, che certifica che i materiali non rilasciano contaminanti nell'acqua potabile a livelli superiori alle soglie sanitarie stabilite. I progetti europei fanno riferimento alla Direttiva europea sull’acqua potabile (2020/2184/UE) e alle norme EN pertinenti. I produttori che servono i mercati dell'acqua potabile devono documentare la completa tracciabilità dei materiali e utilizzare solo elastomeri elencati NSF per guarnizioni e tenute.

Anche la finitura superficiale interna gioca un ruolo pratico nella qualità dell’acqua: una finitura fresata 2B o BA è generalmente accettabile per lo stoccaggio atmosferico di acqua fredda, mentre i sistemi di acqua calda che operano a temperature superiori a 60°C beneficiano di un interno smerigliato o elettrolucidato che riduce al minimo l'adesione del calcare e semplifica l'ispezione periodica. Per i serbatoi nei sistemi a ricircolo, tutte le zone stagnanti (i bracci morti più lunghi di tre diametri di tubo rappresentano l'interruzione standard) dovrebbero essere eliminate in fase di progettazione per prevenire la colonizzazione batterica.

Tempi di consegna, personalizzazione e cosa specificare al momento dell'ordine

I design standard dei serbatoi dell'acqua in acciaio inossidabile con configurazioni comuni degli ugelli vengono spediti da produttori specializzati in 4-10 settimane. Recipienti completamente personalizzati (diametri non standard, design rivestiti, serpentine di riscaldamento integrate o recipienti con codice stampato che richiedono punti di ispezione di terze parti) richiedono in genere 10-20 settimane a seconda del portafoglio arretrato e della complessità del pacchetto di documentazione NDE richiesto.

Una specifica di acquisto completa per un serbatoio dell'acqua in acciaio inossidabile dovrebbe includere:

• Capacità di lavoro (litri o galloni) e dimensioni complessive dell'involucro o vincoli di spazio
• Intervallo di temperatura di esercizio e pressione massima di esercizio
• Grado inossidabile (304, 316L, 316Ti, duplex, ecc.) e spessore minimo della parete
• Codice di progettazione applicabile e requisiti di certificazione (ASME, PED, NSF/ANSI 61, ecc.)
• Programma degli ugelli: quantità, dimensione, potenza e orientamento di tutte le connessioni
• Requisiti di finitura superficiale interna ed esterna
• Documentazione richiesta: MTC, mappe di saldatura, rapporti NDE, registrazioni di test idrostatici

Selezione del giusto serbatoio in acciaio inossidabile: un quadro decisionale pratico

Con le specifiche dei serbatoi in acciaio inossidabile, sia la progettazione eccessiva che quella insufficiente comportano costi reali. Specificare eccessivamente il tipo di lega o la finitura superficiale su un serbatoio di stoccaggio dell'acqua atmosferica non critica aggiunge costi di fabbricazione inutili; la sottospecificazione dello spessore delle pareti o l'omissione della certificazione del codice su un recipiente a pressione crea rischi di sicurezza e responsabilità.

Un quadro di partenza affidabile valuta quattro variabili in sequenza: il mezzo immagazzinato e la sua corrosività (determina il grado della lega); la pressione e la temperatura di esercizio (determina lo spessore della parete, il design della testa e se è necessario un timbro con codice); contesto normativo e di utilizzo finale (determina certificazioni come la conformità NSF, ASME, PED o FDA 21 CFR); e vincoli di spazio, peso e installazione (determina la geometria del serbatoio e la struttura di supporto). Lavorare attraverso queste quattro dimensioni prima di rivolgersi a un produttore si traduce in specifiche più rigorose, preventivi più accurati e un processo di approvazione più rapido.

Per le applicazioni che rientrano al confine tra prodotto standard e fabbricazione personalizzata, ad esempio un piccolo serbatoio a pressione in acciaio inossidabile con un orientamento insolito dell'ugello o una pressione di esercizio non standard, i produttori esperti possono spesso adattare un progetto qualificato esistente anziché iniziare da zero, riducendo sia i tempi di consegna che l'entità delle NDE richieste. Gli acquirenti che forniscono una scheda dati di processo dettagliata nella fase di richiesta ottengono costantemente tempi di consegna più rapidi e meno ordini di modifica post-ordine rispetto a quelli che si affidano a descrizioni verbali o disegni generici.
