Materiali
Involucro: ghisa, ferro duttile, ghisa di nichelo, acciaio in ghisa, acciaio inossidabile, acciaio inossidabile duplex, ecc.;
Malente e anello di sigillatura: ghisa, ferro duttile, acciaio fuso, acciaio inossidabile, bronzo, acciaio inossidabile duplex, ecc.;
Shat: acciaio al carbonio, acciaio inossidabile, acciaio inossidabile duplex, ecc.;
Manica dell'albero: acciaio inossidabile, acciaio inossidabile duplex, ecc.;
Combinazioni di materiali diverse possono consentire diverse condizioni di lavoro;
I materiali speciali possono essere personalizzati in base ai requisiti.
Applicazione tecnologica
Alta efficienza, alta resistenza, alta affidabilità, lunga durata.
La progettazione idraulica ottimizzata basata sulla tecnologia CFD può bilanciare automaticamente la forza assiale e la forza radiale per garantire un'elevata efficienza.
La struttura compatta, l'involucro voluto rinforzato e i componenti di alta qualità assicurano l'elevata stabilità e affidabilità della pompa.
Applicazioni
Per acqua pulita o mezzo con proprietà fisiche e chimiche simili all'acqua pulita.
L'approvvigionamento idrico per impianti idrici, il drenaggio urbano, l'irrigazione agricola, la circolazione idrica per le centrali elettriche, l'approvvigionamento idrico e il drenaggio per le imprese industriali e minerarie, la circolazione idrica per HVAC e l'approvvigionamento idrico per l'industria della costruzione navale.
Per mezzo corrosivo: desalinizzazione dell'acqua di mare, acqua demineralizzata in acciaierie, trasporto di salamoia.
Per acqua calda con una temperatura inferiore a 130 ℃.
Rifornimento di riscaldamento distrettuale e circolazioni idriche.
Designazione del codice modello
Esempio: SBS (SBSL) 800-970 E (F)
SBS (SBSL) 800-970 E (F)
SBS - Pompa di involucro divisa orizzontale serie SBS
SBSL - Pompa di involucro divisa in serie SBSL
800 - diametro dell'ugello di scarico nominale (mm)
970 - Diametro della girante nominale (mm)
E (F)- Codice del modello idraulico della girante
Gamma operativa
Max. Capacità: 11160m 3 /H
Max. Testa: 200 m
Max. Pressione di lavoro: 2.5MPA
Max. Dimensione della flangia di aspirazione: DN900 mm
Max. Temperatura di lavoro: 130 ° C.
Tasso di pressione della flangia: PN1.6MPA, PN2.5MPA
Panoramica del prodotto

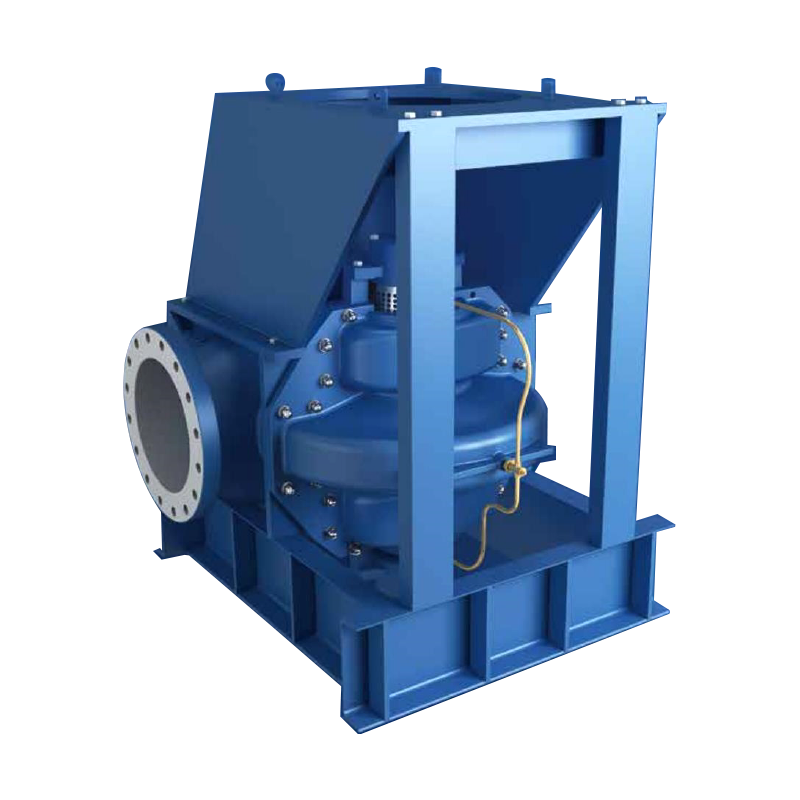

La pompa centrifuga a doppia sozione involuta orizzontale è un'attrezzatura di pompa efficiente e affidabile, ampiamente utilizzata nel trasporto di acqua pulita o liquidi simili. La pompa adotta un design della girante a doppia produzione con due camere di aspirazione d'acqua indipendenti, che possono effettivamente migliorare la portata e l'efficienza della pompa. Il corpo della pompa adotta un design orizzontale di split-center, che è facile da ispezionare e mantenere, e i lavori di ispezione possono essere completati senza smontare la tubazione e il motore.
Caratteristiche principali
1. Alta efficienza e risparmio energetico: adotta una girante a doppia produzione ottimizzata con eccellenti prestazioni idrauliche, funzionamento regolare, basso rumore e bassa vibrazione. La pompa ha un'elevata efficienza e un basso consumo di energia, il che soddisfa le esigenze del risparmio energetico e della riduzione delle emissioni nell'industria moderna.
2. Struttura compatta: il corpo della pompa adotta un design orizzontale di centrili split, che è compatto, piccolo nell'impronta e facile da installare. La pompa è direttamente collegata al motore, che riduce il collegamento di trasmissione intermedia e migliora la stabilità del funzionamento complessivo.
3. Facile manutenzione: il corpo della pompa è un design a centro diviso orizzontalmente. Durante l'ispezione, è necessario solo aprire il coperchio della pompa per completare la sostituzione di giranti, guarnizioni dell'albero e altri componenti. Non è necessario smontare il gasdotto e il motore, che riduce notevolmente i costi di manutenzione.
4. Ambito di applicazione ampio: adatto al trasporto di acqua pulita e liquidi simili, come l'approvvigionamento idrico urbano, l'acqua circolante industriale, l'irrigazione dei terreni agricoli, i progetti di conservazione delle acque, ecc. È particolarmente adatto per applicazioni di grande flusso e ad alta testa.
5. Materiali diversi: i componenti principali come il corpo della pompa e la girante possono essere realizzati in ghisa, acciaio fuso o acciaio inossidabile per soddisfare le esigenze di diverse condizioni di lavoro. L'acciaio inossidabile è adatto al trasporto di supporti corrosivi.
Vantaggi e caratteristiche
1. Alta efficienza e risparmio energetico: la girante a doppia produzione ottimizzata migliora l'efficienza della pompa e riduce il consumo di energia.
2. Funzionamento regolare: l'uso di cuscinetti di alta qualità e materiali di tenuta garantisce che la pompa funzioni senza intoppi, con basso rumore e bassa vibrazione.
3. Facile manutenzione: il design diviso orizzontale non richiede la rimozione di condutture e motori durante la manutenzione, riducendo i costi di manutenzione.
4. Strong Applicability: applicabile a una varietà di media e condizioni di lavoro per soddisfare le esigenze di diversi settori.
